Vizitati Portalul serviciilor electrice si noul Forum electric la adresa www.PortalElectric.Ro / Scheme electrice / Caut o schema electrica Moderat de avram, stericuta
Autor
Mesaj Pagini:  1 2 3
csabifarkas
Membru specialist
Mesaj Privat

Din: Odorheiu Secuiesc
Inregistrat: 16-01-2006
Postari: 36
Salut, iarasi eu ... inca o intrebare:
-as vreau sa realizez o schema electrica in felul urmator:
de la un tablou secundar din care alimentam mai multi consumatori vreau sa plec si la alti tablouri secundare dar in asa fel incat sa pot separa fiecare tablou secundar fara sa las fara curent restul tablourilor
Nu stiu daca se intelege ce vreau sa zic ... incerc sa desenez.
....
de fapt tablourile propriuzise sunt in patratelul rosu

Intrebarea este ... schema desenata in asa fel este corect (bine am lasap PEN-un,dar...)


551/273px 15.4KB


02-02-2006 00:12:59

csabifarkas
Membru specialist
Mesaj Privat

Din: Odorheiu Secuiesc
Inregistrat: 16-01-2006
Postari: 36

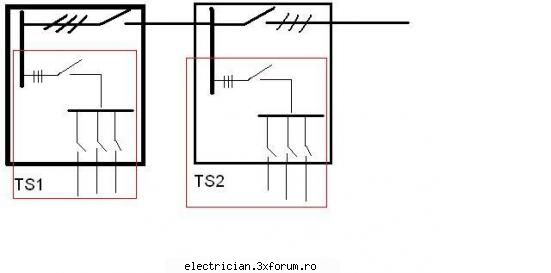

salut baieti.... am o schema, intelege cineva ce am vrut sa desenez ? si daca da este corect?


551/273px 15.4KB


02-02-2006 00:25:18

csabifarkas
Membru specialist
Mesaj Privat

Din: Odorheiu Secuiesc
Inregistrat: 16-01-2006
Postari: 36
va rog sa-mi iertati, dar nu stiu ce se intampla deoarece am vrut sa pun numai o data, dar daca sterg unul dispare si celalalt  ....

02-02-2006 00:26:47

avram
Moderator
Mesaj Privat

Inregistrat: 06-05-2005
Postari: 86
La modul general prezentat de tine nu te opreste nimeni ca dintr-un tablou electric existent sa alimentezi si alte tablouri, dar tinand cont de normele si normativele aflate in vigoare privind:
-protectia circuitelor electrice la scurtcircuit suprasarcina etc.... (conform cu noua configuratie generata de noua circulatie de putere)
-realegerea selecticvitatii circuitelor de alimentare din amonte...;
-redimensionarea tuturor liniilor electrice (cablu) (aerian) din amontele tabloului existent;
-corelare intre schema de legare la pamant a instalatiei electrice din care face parte  tabloul de unde se face plecarea spre alte tablouri cu schemele de legare la pamant ale instalatiilor electrice unde se monteaza noile tablouri;
-tipul de instalatie electrica noua care trebuie realizata;
-de "pretentiile" noilor consumatori electrici privind alimentarea cu energie electrica;
- considerentul economic (chiar daca este spus de mine mai jos) atunci cand alegi o modalitate de alimentare cu energie electrica dupa considerentele tehnice, acesta devine prioritar.
- etc
Daca am inteles bine ce ai vrut sa spui tu (scris si desenat) se traduce in termeni electrici cu "retea electrica radiala" care este studiata atat de specialitatile "instalatii" (fac de constructii); electroenergetica; electrotehnica... etc;
Poate revii mai concret......


02-02-2006 11:10:16
E-mail
csabifarkas
Membru specialist
Mesaj Privat

Din: Odorheiu Secuiesc
Inregistrat: 16-01-2006
Postari: 36
ce vreau sa fac :
-am o hala de productie destul e lunga si cam ingusta,
-spatiile unde sunt amplasate utilajele sunt unul dupa altul -tip vagon-
-tabloul general este la capatul cladirii
-fiecare incapere trebuie sa aiba tabloul electric individual

ce am vrut eu sa fac:

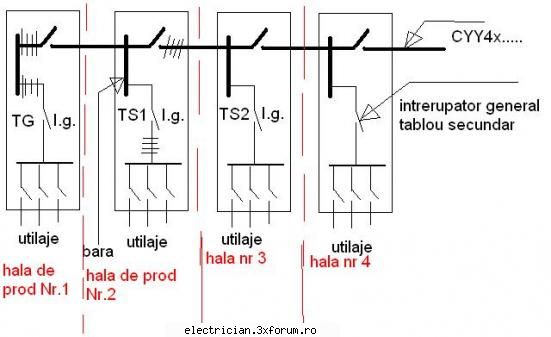

-ca sa nu trec din tabloul general la fiecare tablou secundar cu cate un cablu (trebuie montat aparent si nu prea am loc pt 14 cablu) am vrut sa pornesc cu cablu cu sectiune mai mare  si micsorand sectiunea cum trec din tablou in tablou -sectiunile cablurilor vor fi calculate in functie de puter


551/337px 30.3KB


02-02-2006 20:09:09

stericuta
Moderator
Mesaj Privat

Inregistrat: 20-04-2005
Postari: 98
Solutia nu pare a fi buna deoarece nu respecta conditiile de selectivitate. Depinde si de puterea instalata pe fiecare tablou in parte.
Ar fi potrivita o distributie tip intrare-iesire.


03-02-2006 09:40:58

avram
Moderator
Mesaj Privat

Inregistrat: 06-05-2005
Postari: 86
csabi, o observatie la schema de sus:
fiecare tablou trebuie sa aiba protectie pe circuitul de sosire;
pe fiecare circuit de sosire se va realiza separarea vizibila;
daca e mai economic ? cu atatea tablouri .... tu stii mai bine


03-02-2006 10:43:11
E-mail
csabifarkas
Membru specialist
Mesaj Privat

Din: Odorheiu Secuiesc
Inregistrat: 16-01-2006
Postari: 36
mersi pt. raspunsuri.Vad ca cam intelegeti ce vreau sa realizez.Dati-mi va rog o mana de ajutor si explicatima cu e cu "distributie tip intrare-iesire", pt ca teoretic asta vreau. sunteti extraordinari, si va multumesc inca o data pt.ajutor.

Modificat de csabifarkas (03-02-2006 19:15:43)


03-02-2006 19:14:17

dorel
Membru nou
Mesaj Privat

Inregistrat: 04-02-2006
Postari: 2
salut as vrea si eu o schema de incarcare a unei bateri(alternator+releu de indicare a incarcarii cu bec martor de bord)

04-02-2006 02:15:07

csabifarkas
Membru specialist
Mesaj Privat

Din: Odorheiu Secuiesc
Inregistrat: 16-01-2006
Postari: 36

dorel a scris:

salut as vrea si eu o schema de incarcare a unei bateri(alternator+releu de indicare a incarcarii cu bec martor de bord)

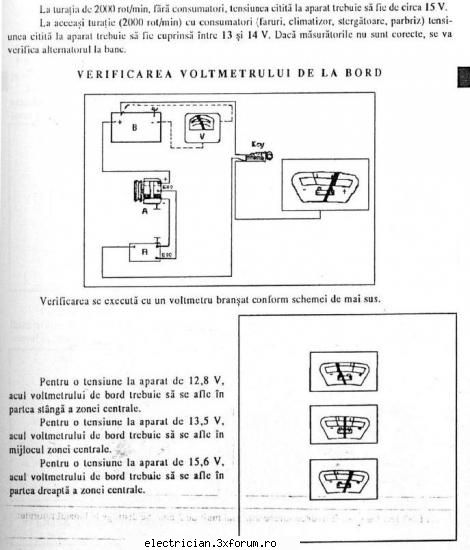

nu stiu daca asta te intereseaza ...


470/550px 43.1KB


04-02-2006 14:50:24

dorel
Membru nou
Mesaj Privat

Inregistrat: 04-02-2006
Postari: 2
mersi mult de schema mia fost de mare ajutor si pt rapiditatea raspunsului...

04-02-2006 17:46:10

avram
Moderator
Mesaj Privat

Inregistrat: 06-05-2005
Postari: 86
csabi! tu postezi.... sa vezi daca noi intelegem ce vrei sa spui (sau sa realizezi)!!!
...multumesc!


04-02-2006 19:35:51
E-mail
csabifarkas
Membru specialist
Mesaj Privat

Din: Odorheiu Secuiesc
Inregistrat: 16-01-2006
Postari: 36
Avram... cer iertare, nu am vrut sa jignesc pe nimeni.... am de facut un proiect, (care trebuie realizat ) o fabrica... este cam complicat si mi-e teama sa nu grasesc , si ma gandesc la tot feluri de distributii... inca o data ...scuza

04-02-2006 21:50:37

csabifarkas
Membru specialist
Mesaj Privat

Din: Odorheiu Secuiesc
Inregistrat: 16-01-2006
Postari: 36
Nu stiu daca v-ati suparat pe mine sau pur si simplu nu aveti ce sa ziceti... dar oricum, eu o pun inca o intrebare:
-amplasarea circuitelor vreau sa fac in "tava metalica" (canal metalic tip OBO BETTERMANN) Intrebarea este: pot sa asez unul langa altul circuitele de diferite tensiune(24/220/380), fara a separa fizic?


06-02-2006 19:32:47

avram
Moderator
Mesaj Privat

Inregistrat: 06-05-2005
Postari: 86
Daca ai sa fii mai clar (tehnic vorbind) cu siguranta  ai sa primesti raspunsuri exacte.
......pentru distante CITESTE!!!!!  PE 107


06-02-2006 19:52:38
E-mail
teonator
Membru avansat
Mesaj Privat

Inregistrat: 12-01-2006
Postari: 24

csabifarkas a scris:

ce vreau sa fac :
-am o hala de productie destul e lunga si cam ingusta,
-spatiile unde sunt amplasate utilajele sunt unul dupa altul -tip vagon-
-tabloul general este la capatul cladirii
-fiecare incapere trebuie sa aiba tabloul electric individual
ce am vrut eu sa fac:
-ca sa nu trec din tabloul general la fiecare tablou secundar cu cate un cablu (trebuie montat aparent si nu prea am loc pt 14 cablu) am vrut sa pornesc cu cablu cu sectiune mai mare  si micsorand sectiunea cum trec din tablou in tablou -sectiunile cablurilor vor fi calculate in functie de puter


csabifarkas, e cum zice avram :
avram a scris:

Daca ai sa fii mai clar (tehnic vorbind) cu siguranta  ai sa primesti raspunsuri exacte.
......pentru distante CITESTE!!!!!  PE 107
as adauga si I7

acum, pentru o solutie de instalatie electrica e nevoie de multe date si antemasuratori.

strict teoretic, pentru schema desenata de tine exista o solutie relativ simpla dpdv constructiv si sigura din punct de vedere functional: distributia prefabricata (busbar trunking) gen Canalis de la Schneider Electric...uita-te peste documentatia de aici http://www.schneider-electric.ro/ce/produse/canalis.htm
s-ar putea sa gasesti raspunsul la problema ta


06-02-2006 23:04:51

csabifarkas
Membru specialist
Mesaj Privat

Din: Odorheiu Secuiesc
Inregistrat: 16-01-2006
Postari: 36
Multumesc pentru ajutor ,serios

07-02-2006 19:13:12

csabifarkas
Membru specialist
Mesaj Privat

Din: Odorheiu Secuiesc
Inregistrat: 16-01-2006
Postari: 36
Salut! Iarasi eu cu intrebarile mele ....

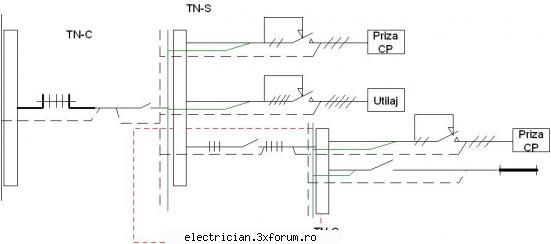

Intrebarea mea: daca de la TG intru in TS1 cu 4 conductor (adica TN-C) acolo fac PE+N (TN-S)si maduc catre receptori, atunci din TS1 pot sa trec tot cu 4 conductor la un alt TS2 ?


551/244px 16.5KB


11-02-2006 01:36:00

teonator
Membru avansat
Mesaj Privat

Inregistrat: 12-01-2006
Postari: 24

csabifarkas a scris:

Salut! Iarasi eu cu intrebarile mele ....
Intrebarea mea: daca de la TG intru in TS1 cu 4 conductor (adica TN-C) acolo fac PE+N (TN-S)si maduc catre receptori, atunci din TS1 pot sa trec tot cu 4 conductor la un alt TS2 ?

(sper sa fi inteles eu bine schema ta) in principiu da, cu conditia sa te legi cu cablul pentru TS2 inainte de punctul in care desparti in TS1 PE de N.
practic, in TS1 vei avea doua sisteme : TN-C  dupa care TN-S, ceea ce e corect.
ai grija la cel care iti realizeaza practic tablourile


13-02-2006 22:44:15

csabifarkas
Membru specialist
Mesaj Privat

Din: Odorheiu Secuiesc
Inregistrat: 16-01-2006
Postari: 36
Mersi....

16-02-2006 22:05:46

csabifarkas
Membru specialist
Mesaj Privat

Din: Odorheiu Secuiesc
Inregistrat: 16-01-2006
Postari: 36
Salut...
va rog sa-mi ajutati, in ce consta "circuit de iluminat trifazat, cu repartizarea alternativa a corpurilor de iluminat"

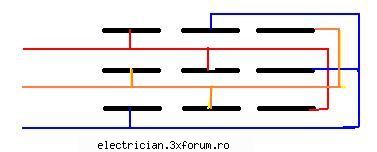

Asta inseamna asa ceva ?


377/152px 11.1KB


18-02-2006 12:00:35

stericuta
Moderator
Mesaj Privat

Inregistrat: 20-04-2005
Postari: 98
In cazul circuitelor de iluminat alimentate cu tensiune trifazata se recomanda repartizarea alternativa pe faze a corpurilor de iluminat, asa cum se vede in figura.
In afara de echilibrarea fazelor prin aceasta repartizare se urmareste si eliminarea efectului stroboscopic.


20-02-2006 09:44:02

avram
Moderator
Mesaj Privat

Inregistrat: 06-05-2005
Postari: 86
Trebuia sa arati si cum protejezi circuitul....pentru ca......
ATENTIE!  Exista posibilitatea ca la intreruperea (accidentala sau voita) a nulului de lucru, sa avem o alta tensiune de alimentare a corpurilor de iluminat..... si


20-02-2006 10:47:01
E-mail
stericuta
Moderator
Mesaj Privat

Inregistrat: 20-04-2005
Postari: 98

csabifarkas a scris:

Salut...
va rog sa-mi ajutati, in ce consta "circuit de iluminat trifazat, cu repartizarea alternativa a corpurilor de iluminat"
Asta inseamna asa ceva ?



Nu inteleg dece unii nu citesc intrebarea si isi dau cu parerea numai asa, de amorul artei.


20-02-2006 14:56:17

csabifarkas
Membru specialist
Mesaj Privat

Din: Odorheiu Secuiesc
Inregistrat: 16-01-2006
Postari: 36
mersi  pt.raspuns

28-02-2006 01:21:35
