Ce schema electrica ai nevoie ? Poate o are cineva .
_______________________________________ www.PortalElectric.ro are o baza de date cu electricieni din toate zonele tarii.Pe www.portalelectric.ro exista si o baza de date a firmelor care au activitate in domeniul electric, atat ca servicii cat si ca producator sau distribuitor. De asemenea exista un magazin virtual in care firmele isi pot vinde produsele online si multe alte informatii si oportunitati utile.
_______________________________________ www.PortalElectric.ro are o baza de date cu electricieni din toate zonele tarii.Pe www.portalelectric.ro exista si o baza de date a firmelor care au activitate in domeniul electric, atat ca servicii cat si ca producator sau distribuitor. De asemenea exista un magazin virtual in care firmele isi pot vinde produsele online si multe alte informatii si oportunitati utile.
unde gasesc o schema de legare si functionare a unui senzor de prezenta
#5
mugurel
Vizitator
Schema o gasesti in cutia in care a fost ambalat senzorul cand l-ai cumparat. Daca nu l-ai cumparat te duci la magazin desfaci o cutie cu un senzor si dupa ce o citesti o pui la loc.
Ma numesc Visan Cosmin , sunt din Tulcea. Daca ati putea sa ma indrumati unde gasesc un calcul pentru iluminat eficient. Vreau sa fac o instalatie electrica de iluminat la un teren de fotbal intr-o sala cu dimensiunile L=35m, l=13m, h=5m. Va multumesc !
cosmin, Cred ca te ajuta "sisteme de iluminat interior si exterior" C. Bianchi, ... "ghidul CIE de iluminat interior pentru locurile de munca" "ghidul de iluminat interior al comisiei internationale de iluminat" programe de calcul date de marile firme producatoare de corpuri de iluminat (mici rezerve!!!) diverse indrumare de proiectare e drept mai vechi sau un proiectant de instalatii electrice de iluminat pentru mai multe detalii contacteaza-ma la sau la 0722950115
chiar vrei sa le stie poporul ....dar am sa spun una ... baza de date contine numai propriile produse ( ceva normal zic eu)... .... in cazul in care ai un volum mai complex sau o suprafata mai "neuniforma" te cam lasa cu ochii'n soare... ... sa nu crezi ca nu sunt si programe complete! .... ce ne facem cu poluarea? etc etc
chiar vrei sa le stie poporul ....dar am sa spun una ... baza de date contine numai propriile produse ( ceva normal zic eu)... .... in cazul in care ai un volum mai complex sau o suprafata mai "neuniforma" te cam lasa cu ochii'n soare... ... sa nu crezi ca nu sunt si programe complete! .... ce ne facem cu poluarea? etc etc
Pai asa e normal, sa le stie poporul. Fiind vorba de o sala de sport, consider suficient calculul de iluminat realizat cu programul elbalux. http://www.elba.ro/htmlro/indexro.htm
Acest program de calcul de iluminat a fost folosit si la proietarea salilor de sport construite pana anul trecut. se pare ca a dat rezultate.
Daca dupa realizarea iluminatului se verifica datele initiale din proiectare atunci programul elbalux e ff bun ( cred la astfel de rezultate te-ai referit) . Dar te rog sa faci tu personal masuratorile ... numai asa esti sigur ca-i bun. In proiectare e periculos sa folosim cuvinte ca "se pare" Folosesc si eu elbalux, atunci cand beneficiarul doreste corpuri de iluminat de la ei. Chestia cu "e normal sa stie poporul" ... cine are un pic de experienta in proiectarea instalatiilor de iluminat simte micile rezerve, ...in esenta nesemnificative. In realitate lumea "se deplaseaza" prea repede si daca ochiul beneficiarului nu paleste, atunci iluminatul realizat este bun si plateste, de asta am amintit sus si de poluare.
Daca dupa realizarea iluminatului se verifica datele initiale din proiectare atunci programul elbalux e ff bun ( cred la astfel de rezultate te-ai referit) . Dar te rog sa faci tu personal masuratorile ... numai asa esti sigur ca-i bun. In proiectare e periculos sa folosim cuvinte ca "se pare" Folosesc si eu elbalux, atunci cand beneficiarul doreste corpuri de iluminat de la ei. Chestia cu "e normal sa stie poporul" ... cine are un pic de experienta in proiectarea instalatiilor de iluminat simte micile rezerve, ...in esenta nesemnificative. In realitate lumea "se deplaseaza" prea repede si daca ochiul beneficiarului nu paleste, atunci iluminatul realizat este bun si plateste, de asta am amintit sus si de poluare.
Chiar ar fi interesant pentru toata lumea sa stim si noi, de ex., care sunt factorii de reflexie pentru un obiect de birotica (copiator etc.,). Deasemeni, intreb pentru unul ce nu are mare experienta in proiectarea iluminatului, cum se realizeaza calculul pentru un iluminat tip scafa. Probleme nu sunt cu beneficiarii, poate doar cu arhitectii care au alte puncte de vedere despre un iluminat eficient si estetic.
Legat de factorii de reflexie mai sus am indicat ceva documentatii( mai direct sunt adeptul sa trimit pe cineva sa studieze si sa descopere el singur tainele curentului electric). Iluminatul tip scafa se trateaza ca un iluminat indirect. (vezi indrumarele de proiectare si cursurile de la facultate). Cand nivelul de iluminare este impus de cineva( in cazul nostru de arhitect) pentru mine el este beneficiarul. Spun asta pentru ca am avut divergente cu arhitecti. Pentru o incapere de 5x4x3 (Lxlxh) m a trebuit sa alimentez o gasca de spoturi luminoase care realizau si incalzirea incaperii, iar cei care lucrau acolo plecau dupa 8 ore cu dureri de cap. Inca in ro realizarea iluminatului confor normelor in vigoare (inclusiv normele de confort) lasa ff mult de dorit. Am vazut forte putine locuri unde treaba a fost facuta inginereste. Din pacate mare parte din proiectele realizate de mine dupa au devenit altceva, incat nu am putut sa le recomand.
#14
alinhaidu
Vizitator
asi dori si eu daca se poate o schema de montare a unei masini de spalat super automatic....cum sa o leg la tabloul de sigurante si cum si care fire unde se pun ca e o priza cu cinci contacte acolo....multumesc anticipat
Daca nu esti sigur ca poti lega singur acea masina apeleaza la un electrician, dar poti sa ne dai mai multe amanunte despre acea masina, tensiune de lucru, putere, eventual o descriere a fisei de conectare.
Salut! Vreau sa fac un dispozitiv care atunci cand nu mai am tensiune la prize (lucru care se intampla tot mai des) sa scoata un zgomot (asta in cazul in care dorm sau sunt pe afara). Am o centrala pe lemne (la tara la parinti) care are 2 motorase pt a pune in miscare apa calda si cand nu mai e "curent" trebuie sa pornesc un generator el, pe benzina... Eu am conceput o schema cu un transformator 220v-12v+ releu 12v+galena+baterie 12v... si un profesor m-a intaratat cu ideea de a folosi un octocuplor(fara alte detalii)... Este cineva care ma poate ajuta cu ceva sfaturi referitoare la idee sau detalii tehnice despre octocuplor... Multumesc
Automatizarea pe care trebuie sa o realizezi depinde de pericolele posibile sa apara la disparitia tensiunii. Cea mai simpla automatizare: un releu intermediar alimentat din circuitul de alimentare a prizei. Contactul NI va comanda pornirea grupului. Daca instalatia ta, permite lipsa tensiunii o mica perioada de timp (golurile de tensiune), atunci in locul releului intermediar foloseste un releu de timp (cu temporizare la revenire). Industrial se folosesc schemele de AAR (anclansarea automata a rezervei) (in cazul tau a grupului generator). ...si schema propusa de tine e buna..daca releul are si contact NI, poti sa-l folosesti la pornirea automata a generatorului. Atentie la pericolele ce apar la disparitia tensiunii si nu te zgarci la bani!!!!! .....succese
#19
csabifarkas Membru specialist Din: Odorheiu Secuiesc
Postari: 36
Salut, si la multi ani. Fiti amabili sa-mi explicati cum functioneaza un intrerupator automat diferential cu 3 poli ?
Mersi avram... dar mie imi trebe' ca atunci cand nu mai este tensiune sa scoata un zgomot ceva, sa ma trezeasca sa pot sa culpez generatorul MANUAL (este pe benz cu pornire "manuala"... adica motorasele find oprite se acumuleaza presiune in boiler, in centrala etc... deci treaba cu releul este sa imi cupleze circuitul cu galena, ca apoi cand revine tensiunea sa se opreasca sau o sa pun acolo un comutator vad eu...
Contactul NI al releului auxiliar alimentat cu tensiunea de referinta il folosesti pentru actionarea unui buzzer (sonerie) alimentata de la o baterie. La cederea tensiunii contactul NI se inchide si soneria suna. La revenirea tensiunii nu mai suna ( asta in cazul in care prevezi un comutator de decuplare a alimentarii soneriei de pe baterie pentru a nu suna in nestire)
Salut, si la multi ani. Fiti amabili sa-mi explicati cum functioneaza un intrerupator automat diferential cu 3 poli ?
Mersi anticipat

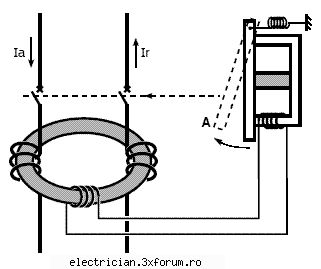

E o intreaga poveste cu protectiile astea diferentiale. Cred ca ar fi interesant un topic separat pentru asta, pentru ca e dificil de povestit foarte pe scurt... In mod obisnuit, un intrerupator automat realizeaza trei functii importante (bine, aici e o intrega teorie...:rolleyes: protectie la suprasarcina, la scurtcircuit si realizarea/separarea circuitului pe care il protejeaza. Acelasi intrerupator automat (sau "disjunctor", barbarism imprumutat de la francezi) poate sa realizeze si o protectie suplimentara impotriva atingerilor accidentale sau a punerilor la pamint, daca i se ataseaza un modul special, denumit de-obicei protectie diferentiala. Constructiv,principial, e un tor strabatut de conductoarele care se leaga la disjunctor pe care se bobineaza o bobina ( ) care se leaga la un releu. Indiferent daca discutam de circuite monofazate, trifazate sau tetrafazate, principiul este acelasi (v. poza) : suma vectoriala a curentilor care strabat torul magnetic trebuie sa fie zero. Daca undeva apare o scurgere de curenti (atingere accidentala, punere la masa, etc.) acesta suma nu mai e zero si in bobina se induce un curent care provoaca inchiderea releului. Releul actioneaza apoi disjunctorul (direct sau indirect) deschizindu-l. De aici incolo se poate detalia oricit : tipuri constructive de protectii, praguri de declansare, etc., etc, etc. Poate ar fi mai interesant de stiut la ce vrei tu sa folosesti intrerupatorul asta, pentru ca in general protectiile diferentiale tripolare se folosesc pentru sisteme trifazate fara neutru distribuit (ex. motoare)
Caut o schema electrica – poza de teonator, in Scheme electrice · 16.3KB
#23
csabifarkas Membru specialist Din: Odorheiu Secuiesc
Postari: 36
Salut! Am o intrebare, nu tocmai o "schema electrica", dar totusi as vreu sa intreb: - se farica cabluri de joasa tensiune cu 5 conductori? ( cu sectiuni diferite, adica peste S=10 mmp ) - eventual daca cineva stie un site despre o firma care vinde asa ceva
... adica motorasele find oprite se acumuleaza presiune in boiler, in centrala etc... deci treaba cu releul este sa imi cupleze circuitul cu galena, ca apoi cand revine tensiunea sa se opreasca sau o sa pun acolo un comutator vad eu...
